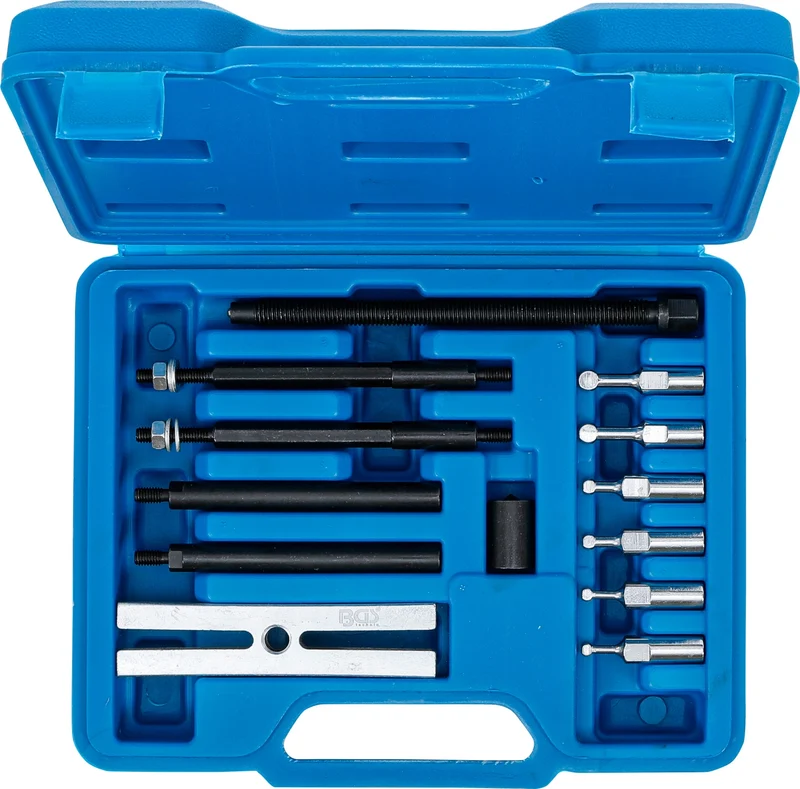

BGS 7744 Satz Abzieher für Kugellager, Zweiarm SKF / INA / FAG Lager 10 teilig

BGS 7744 Satz Abzieher für Kugellager Zweiarm SKF / INA / FAG Lager 10 teilig

Beschreibung:

• Abziehersatz für Kugellager, die in Gehäusen eingebaut sind und auf einer Welle sitzen
• durch die auswechselbaren Köpfe, die verschiedenen Verlängerung und die Möglichkeit die Spannweite zu variieren ist dieser Satz äußerst variabel einsetzbar
• Dieser Satz von Kugellager-Abziehern hat eine einzigartige Konstruktion,die sogar gleichmäßigen Zug auf den Außen- und den Innenring ermöglicht, wodurch der Widerstand beim Abziehen verringert wird.
• Mit diesem Abzieher können auch Lager aus Gehäusen gezogen werden, ohne das die Maschine zerlegt oder die Welle ausgebaut werden muß

Durchführung des Ausbauvorganges:

• Der Kugellagerkäfig muss aufgebohrt werden. Danach kann man den passenden Rundkopf zwischen Lagerinnen - und aussenring schieben und um 90° verdrehen. Anschließend kann das Lager ausgebaut werden. (siehe Anschauungsskizze Bild Nr. 3)

Technische Details:

• axialer Verstellbereich: 20 - 95mm
• 3 Paar Rundköpfe mit je Durchmesser 5,4 / 6 / 7,85 mm
• 2 x aufschraubbare Verlängerungen (Länge: 30 / 95 mm - können ineinander geschraubt werden)
• Spindelmaße: M10 x 130 mm;
• zusätzlich Positionieraufsatz
• geeignet für Rillenkugellager einreihig (FAG, SKF, INA, NTN, etc.) der ISO Lagertypen 6004-6010, 6200-6205, 6300-6302
